海德汉参展ITES/SIMM 2020展品预览

海德汉参展ITES/SIMM 2020展品预览

时间：2020年9月1-4日，

地点：深圳国际会展中心（宝安新馆），3号馆B70号展位

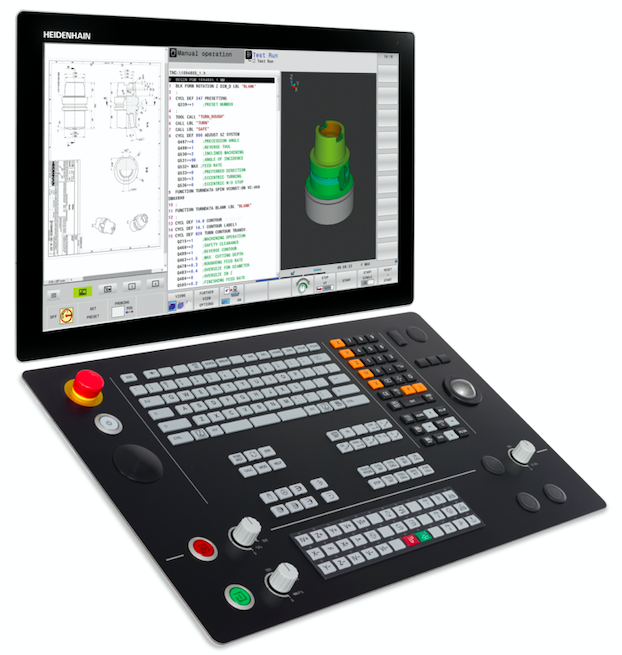

一、TNC640数控系统

展品主要参数

• TNC 640是高端的铣削和铣车复合加工数控系统的标杆。

• 尤其适用于HSC（高速加工）和5轴联动加工应用，包括全自动加工中心的应用。

• TNC 640代表高表面质量、高精度和极短的加工时间，以及面向车间的操作和编程能力。

• “智联智造”、“动态高效”和“动态高精”解决方案包。

展品特点

• 用户界面：在整个操作和编程期间，实用的对话和信息丰富的图形，直观易用、结构清晰和上下文相关的用户界面提供全面的信息。用海德汉面向车间应用的Klartext对话格式编程语言，在机床上直接编写铣削和车削加工程序。

• 触控屏：TNC 640搭载全新触控显示屏，简化操作。在触控显示屏上进行3-D验证图形中，用手势更快地操作仿真的工件，直接在显示屏上点击软键进行操作，也可以浏览整个表和NC数控程序。“扩展工作区紧凑版”的24英寸宽屏显示器在主窗口旁显示任何所需外部应用程序信息，且与数控系统的用户界面类似。

• 部件监测：机床部件过载常常造成昂贵机床损坏和计划外停机。当超过指定的限制值时，“部件监测”功能持续地向机床操作人员报告主轴轴承的当前负载和相应的响应（例如NC停止）。“部件监测”无需其它传感器。

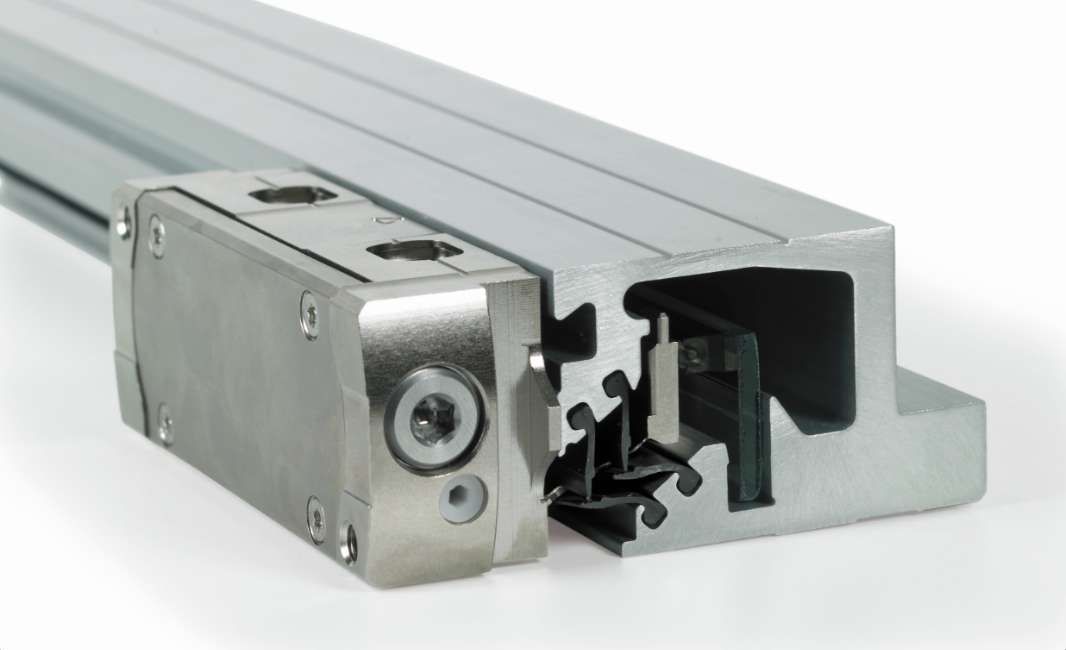

二、LC1x5系列绝对式封闭直线光栅尺

展品主要参数

• 精度等级 ± 5 μm, ± 3 μm；

• 基于单场扫描获得的高质量信号；

• 测量长度 440 mm 至 4240 mm；

• DIADUR光栅；

• 双密封条设计抗污染能力更强 ；

• 接口 : EnDat, Fanuc, Mitsubishi，Drive-CliQ，Panasonic；

• 分辨率： 最小到 10 nm；

• 适用于功能安全 （选装项）

展品特点

新型绝对式光栅尺LC1X5系列光栅尺是通用型机床直线轴定位的首选产品，其采用新型的双密封结构设计，进一步提高光栅尺的抗污染特性,并且在安装尺寸方面兼容以前产品, 客户无需更改安装工艺。这款光栅尺精度最高可达±3µm，细分误差小于信号周期的±0.5%。接口方面除EnDat, Fanuc, Mitsubishi和DRIVE-CLIQ外，还可提供适用于PANASONIC的信号接口，实现与西门子系统的直接连接。具有强化的双密封结构，以此配合海德汉专有的DA400可以充分保证产品的更高使用效率。

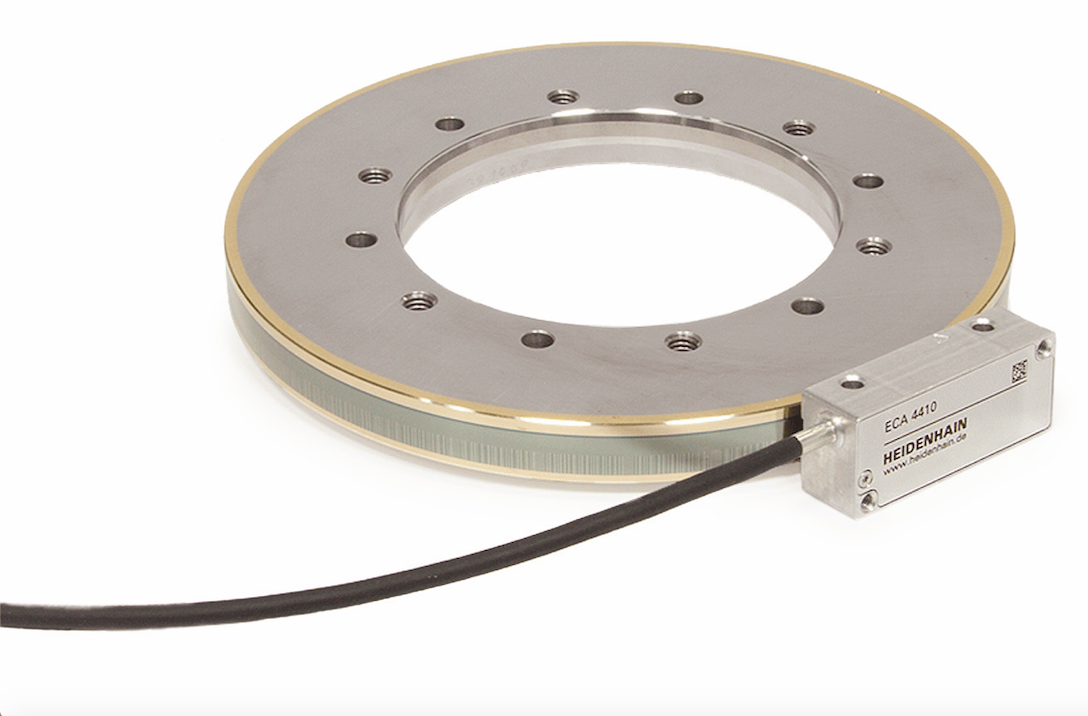

三、ECA 4000绝对式无内轴轴承角度编码器：

展品主要参数

• 读数头的防护等级达 IP 67

• METALLUR绝对式刻线光栅毂

• 光栅毂直径：70mm 至 512mm；

• 刻线精度：± 3”至±1.5” ；

• 适用于高速高精度应用；

• 接口：Endat、发那科和三菱。

展品特点

该产品主要优势为高精度，且可允许相对较高的转速。其读数头由于集成莫尔角度传感器，使安装变得很容易，达 IP 67防护等级的读数头进一步降低客户的维护成本，METALLUR绝对式刻线光栅毂，通过单场扫描原理，大大提高信号输出质量，降低对污染的敏感度。主要应用于大型回转工作台、摆动轴和天线和大型望远镜。

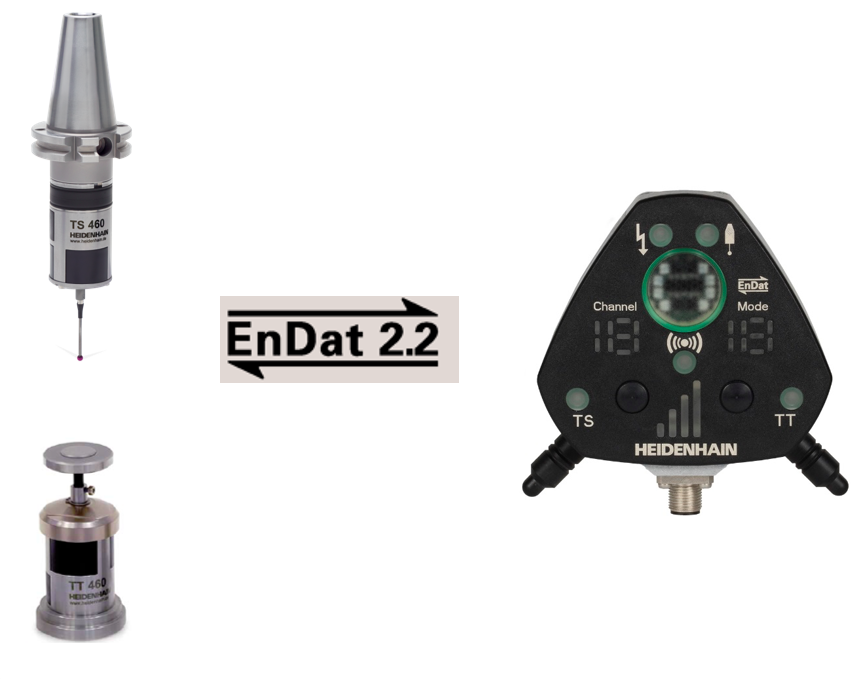

四、新一代具有EnDat接口的测头TS 460, TT 460 和 SE 661

展品主要参数

• EnDat传输接口，可向系统传递测头的大量工作信息；

• 复合技术的信号传输，无线信号（传输范围大）和红外线（信号传输速度快精度高），用户可选的通讯传输模式；

• TS 460和TT460共用的收发单元；

• 避免碰撞和温度影响 ；

• 无磨损传感器；

• 柔性电源系统及智能待机功能；

• 集成工件清洁功能；

• 精度≤ ± 5,0 µm， 重复性：2 σ ≤ 1,0 µm

展品特点

通过EnDat接口进一步增强测头设置的用户友好性，仅需在系统的用户界面即可完成测头设置和检查测头工作状态，无需进入机床参数界面。此外，测头安装更加简便，尤其对于无线电模式下的信道选择更加方面直观，支持手动选择。并可支持连接无限个测头（无线电模式下）。对于大型机床而言其传输距离足够满足探测要求；而对于中小型机床，这可以进一步缩小机床间距，同时可避免干扰，增大厂房利用率。此外，具有EnDat接口测头的探测精度和速度没有关系，不受速度影响。

用户可以在测头界面中读到：电量信息，碰撞保护信息，信号传输质量，测头的电子标签，测头工作状态信息，以及服务信息等。

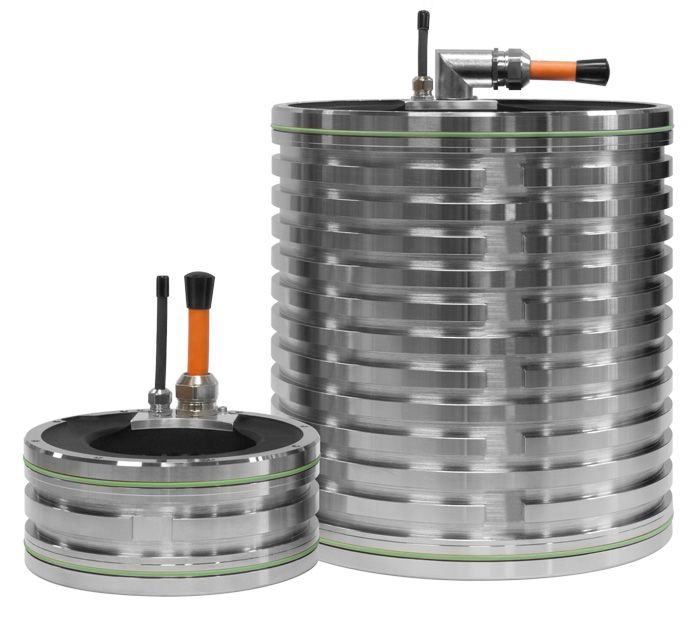

五、ETEL TMB+力矩电机：

展品主要参数

• 峰值扭矩达42900 Nm

• 连续扭矩达22300 Nm

• 转速高达4590 rpm

• 外径达到1290 mm

• 大空心轴达1070 mm

• 有效长度达200 mm

• 60多种标准规格

• 每种直径四种不同绕组

• 定子和转子镀镍

• 开放式或封闭式冷却

• 600 VDC总线电压

• 极高持续扭矩密度

• 极高峰值扭矩

• 极小扭矩波动

• 弱磁技术扩大转速范围

• 兼容IMTHP模块，精确的温度控制

展品特点

• TMB+是TMB力矩电机的改进版，不仅性能更高而且提供全新功能特性并兼容现有的电机接口。

• TMB+力矩电机扭矩密度提高20%，同时外形尺寸不变，降低能耗达30%。还显著扩大了转速范围。

• TMB+为机床提供更高性能，让现有机床无需任何设计改造就能应用新工艺。TMB+优异的高性能也扩展了直驱技术的应用，同时保持最高质量标准及可靠性标准并降低拥有成本。

• 全部TMB+都可选配冷却水套。冷却水套由精确安装的金属套管组成，确保冷却液的密封性能，相同力矩电机的工作性能高于传统“开放式冷却”安装方式的工作性能。两款冷却水套满足任何机器的结构要求：径向或轴向进水/出水口。

• 全新冷却系统为直驱力矩电机提供更高附加值，轻松适用于更多应用，缩短上市时间和降低成本。

• 带冷却水套的TMB+采用方便的“壁式安装”方式，简化传统伺服电机的更换操作，提高运动轴性能。
