这些测量困惑与难题，如何破解？

你是否遇到过这些测量困惑或者难题：

1）为了测量一个工件的多个侧面，需要一次次旋转工件，再进行重新对齐，步骤非常繁琐；

2）在测量过程中，经常出现工件超出测头测量范围的现象；

3）使用探针没法进行柔软、敏感的复杂形貌测量；

4）图像测头不能胜任测量反光或对比度低的表面；

......

找不到办法时，你一定绝望又崩溃！

现在，一个世界首创的产品“可调节色阶的白光测头”就能让你轻松面对这些问题！

▼

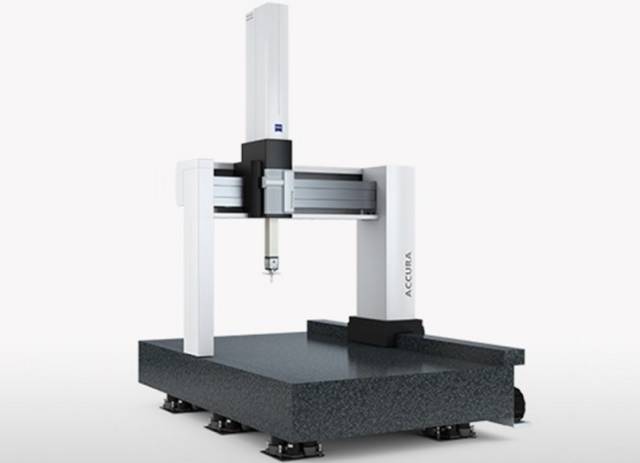

蔡司推出了首个可调节色阶的白光测头，开启了通过非接触的方式捕捉工件形状、且能面面俱到的新时代。配有DotScan 色阶白光测头的ZEISS ACCURA 多测头测量机的一经推出，反响空前，这是市场上首次推出的装在旋转测座上的白光测头。进行测量时，可换成其它的接触测头或光学测头。

色阶白光测头的好处与应用

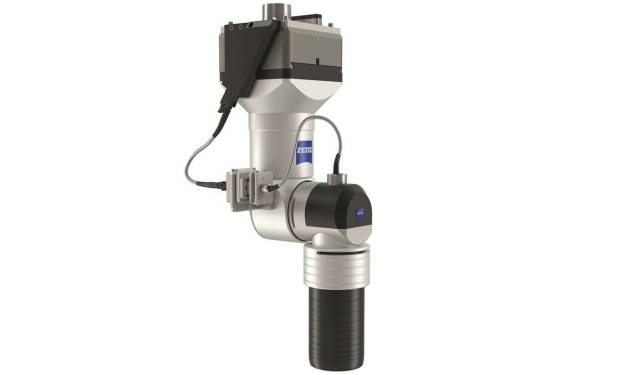

蔡司DotScan 色阶白光测头是世界首创的新产品，使用这款产品可以使企业对自己的工件做全面的扫描。

以前，由于测头无法旋转，经常会出现工件超出测头测量范围的现象。现在通过可旋转的测头，能一次测量更多的工件。

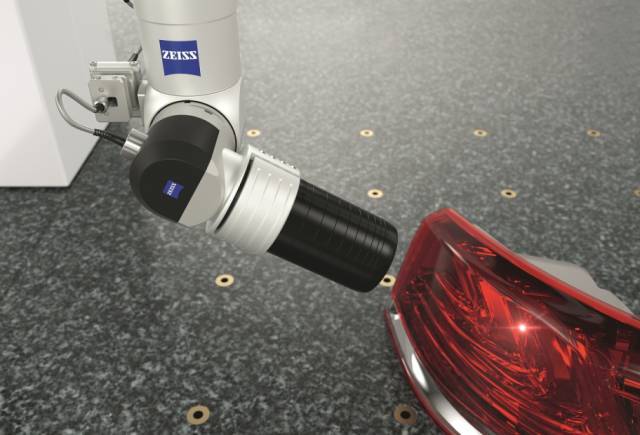

除可旋转功能所带来的种种好之外，另一个显著的优势是对强烈反光表面的测量。例如膝关节植入物里的金属件，只有注射对比剂才能对这种强烈反光的表面进行扫描，注射对比剂也是使用激光扫描器的标准规定，然而这个步骤需要花费很长的时间，如今，使用DotScan 无需注射对比剂即可轻松解决。另外，汽车制造商也将得益于DotScan 的应用，不用接触就能扫描金属涂漆层的表面了，分开检测表面和内层金属微粒，互不干扰。

ZEISS DotScan 宜为测量的首选之法，尤其是在探针或图像测头不能胜任测量敏感的、柔软的、反光或对比度低的表面时。由于测头的操作模式简便，所以可毫不费力地对不同的材料进行。

色阶白光测头的原理与产品

色阶白光测头的原理是：利用透镜把白光分成不同的光波，这就把光分成了不同的光谱色，光照到工件上，然后在表面发生反射，光谱上各个波长相应的测头距离也各有不同，这是由工厂校准确定的。特定的、点状的波长，精确地聚焦在所测量物件的表面，传到光谱测头上，产生最大的信号强度。利用确定好的色谱，可测定测头与表面之间的距离，最终完成组件的形貌测定，这使ZEISS DotScan 成为捕捉不规则表面，乃至微细结构的出众之选。

蔡司已上市的DotScan 有三种不同的规格，适用于三种不同的测量范围：10毫米、3毫米和1毫米。目前，测头可用在模块化设计的多测头测量机ZEISS ACCURA 上，其预先接入了接触及光学测头。

和用在多测头测量机上的套装一样，ZEISS DotScan 可在CNC运行期间自动转换。A轴上的倾斜/旋转范围是±180°；B轴上倾斜/旋转范围是+105°，-90°。在2.5°的步宽上，关节轴可以对准ZEISS DotScan，这样就能与所扫描的组件表面垂直。由于 1毫米规格的DotScan 最大测量角度是±30°，那么即便是弯曲度更大的组件，也能进行扫描。如果这还不够，还可以把白光测头与旋转台结合起来。通过延伸第四个轴，可以对旋转对称的工件进行360°全方位扫描。

将想法转换成现实，开辟测量新领域！

把紧凑的色阶型白光测头嵌入到旋转测座是一个复杂的任务。蔡司将这个想法转换成现实，耗费了近一年多的时间。为了保证扫描的质量，不管测头在任何方位，光线照射必需始终如一，因此在攻克任务期间主要的挑战在于要让光线无损偏斜。

ZEISS DotScan 是通过位于罩子外部的导光缆发送发光信号，标准适配器确保能毫无困难地改变测头。并且，蔡司已经将这一测头整合到了整个蔡司测量系统。这让操作人员把DotScan 像其它任何测头一样并入软件，然后利用熟悉的ZEISS CALYPSO 用户界面捕捉所测量工件上的测量点。这一切因此变得非常简单。
