Φ0.05mm的超小径刀具是如何生产出来的？

铣削用的刀具是如何生产出来的？

当然离不开多轴联动的磨刀机！

牧野精机是世界最高水准的刀具磨床厂家，

开发了世界第一台10轴刀具磨床。

一起来了解牧野精机

融合高水准的新一代刀具磨床及技术！

1、集成Φ0.05-Φ3mm加工技术的磨刀机

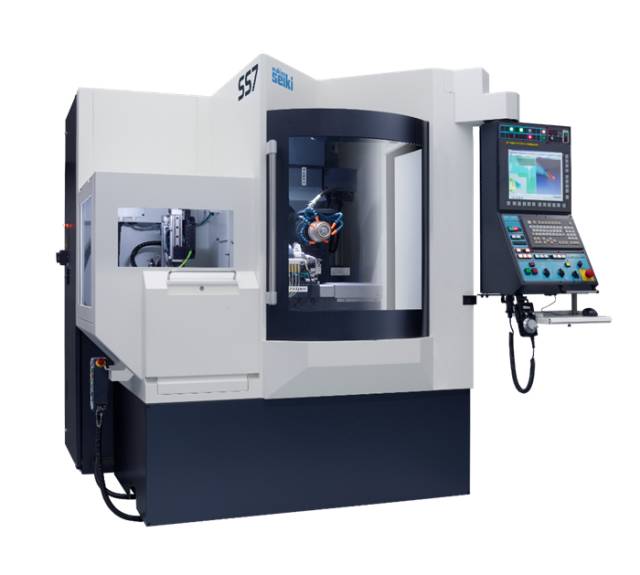

 高精密数控小径工具磨床 SS7

1）专注于生产超小径刀具，加工刀具范围 Φ0.05-Φ3mm；

2）6轴CNC控制；

3）高刚性，加强耐久性，高平衡性，左右对称的床身结构，采用更大型号的丝杠导轨，降低机床的重心等；

4）改进的机内装载机，上下料件数可达520件；

5）高精度刀柄+高精度夹头＋自动柄部支撑架。

2､高效生产各种高质量刀具

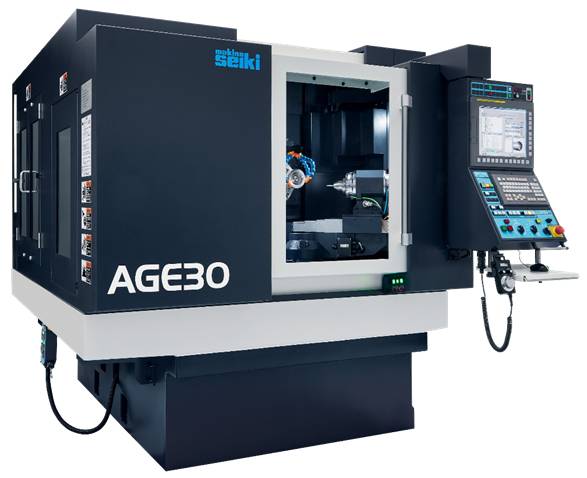

高精密数控工具磨床AGE30

1）加工刀具范围：Φ3-Φ20mm等刀具生产与修磨的专用磨床；

2）6轴CNC控制；

3）标配AWC6；

4）高刚性高稳定性的机床设计，彻底排除热变；

5）高效率的自动化加工，标配自动装载机；

6）出色稳定的加工精度；

3､六轴刀具磨床技术

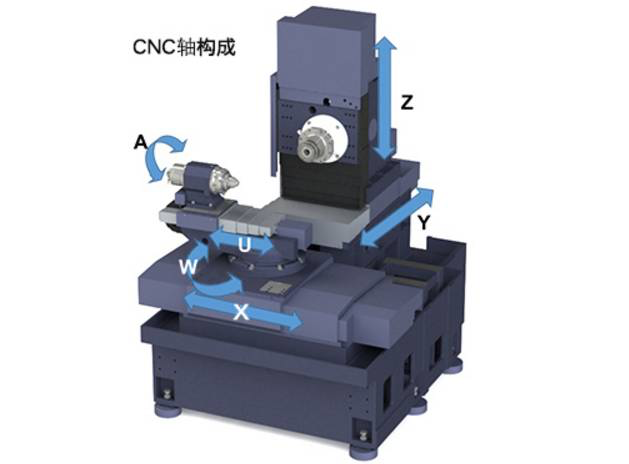

1. 六轴刀具磨床的机床轴构成

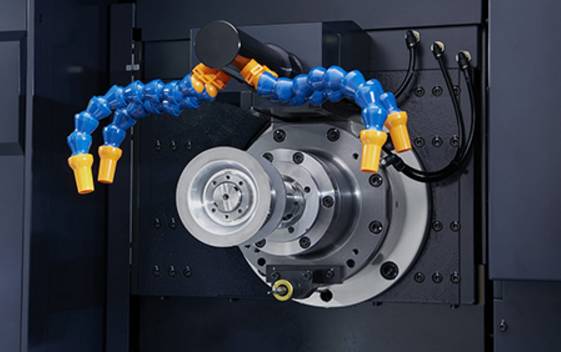

2. 砂轮主轴

砂轮轴端采用了双面束缚的结构形式。从而保证了在砂轮轴锁紧时的跳动和重复精度，加强机器刚性和提高加工精度，加工效率。

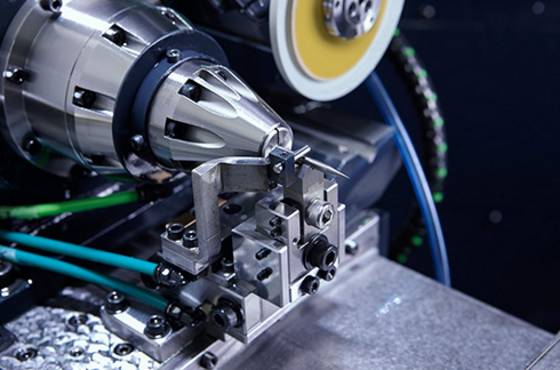

3. 工作主轴

工作主轴的旋转采用了直驱马达，消除背隙带来的影响， 保证了精确的分割角度。

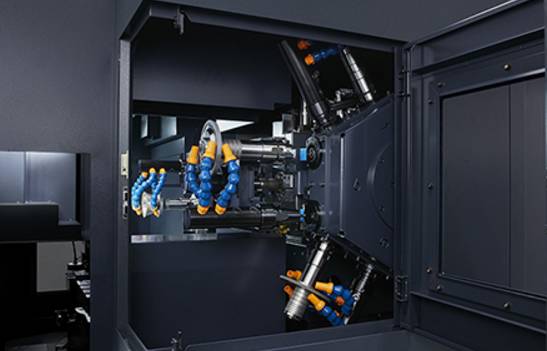

4. 砂轮与切削液喷管自动交换装置

根据加工工序的需要进行整套砂轮的分配，提高加工自由度和刀具款式扩展度。

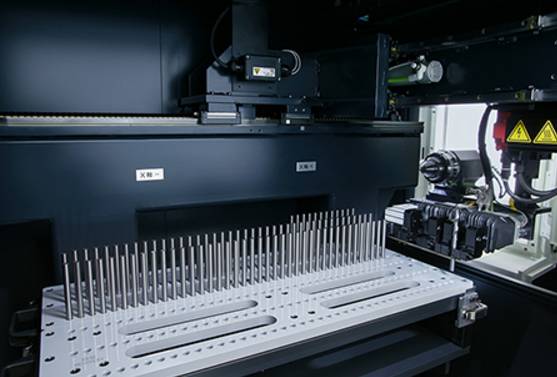

5. 工件自动交换装置

长时间的无人化生产的内藏型装载机, 较之前的机器比较, 增加了装载的收纳件数，且提高使用上的便利功能。
