还没熟悉 Mastercam 2017 操作界面？看这一篇就够了！

从Mastercam 2017 版开始，告别了 X9及之前版本中常见的菜单及工具条，采用了全新的 Ribbon（功能区）界面。使用功能区界面的设计，是为了提升操作效率，让我们可以更方便快捷的找到所需要的功能。

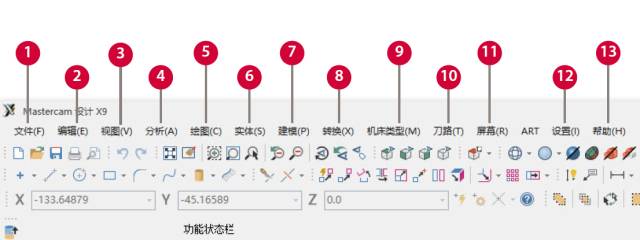

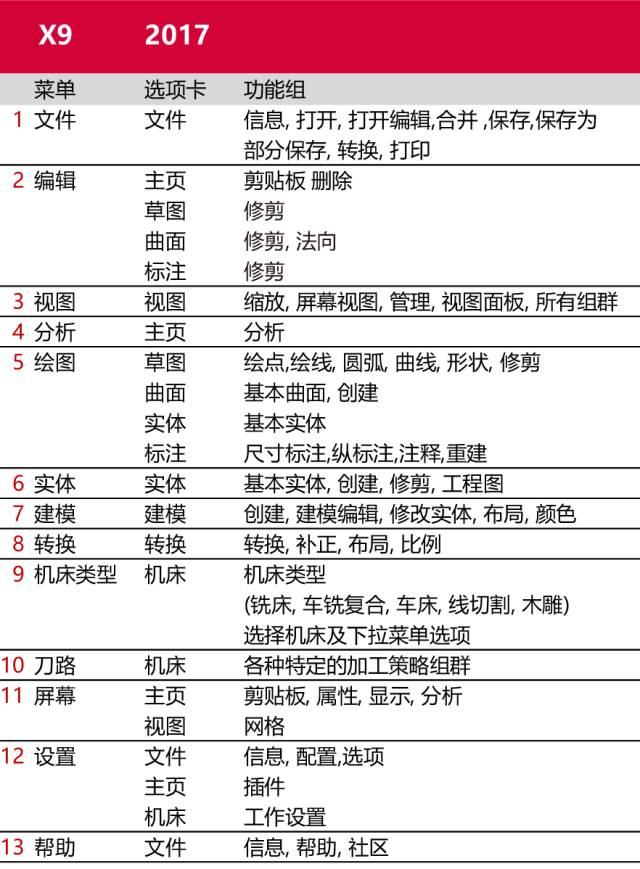

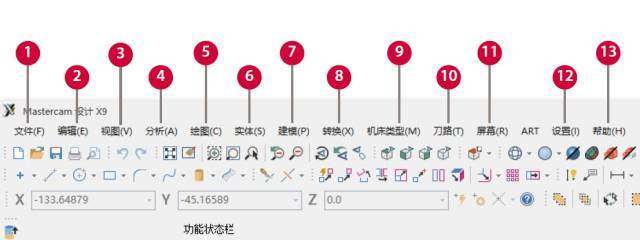

Mastercam X9 与 Mastercam 2017

功能对照全览

功能区、选项卡及功能组

Mastercam 2017 将所有功能放置到界面上半部分的功能区中，并按照不同类别放置到不同的选项卡中。每个选项卡内部继续以竖线分隔成多个板块，这些板块被我们称作功能组。每个板块中容纳的，其实是旧版界面的对话框当中的主要功能。

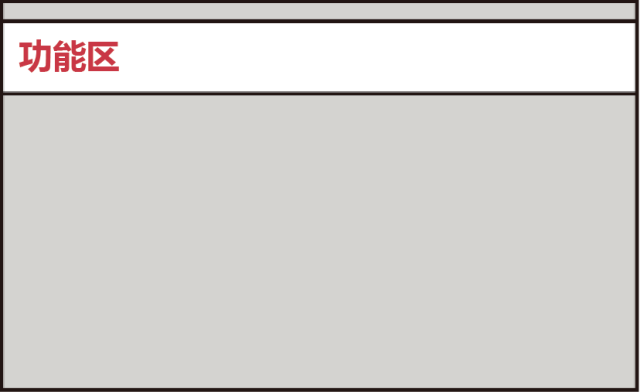

功能区在界面中的位置

▼

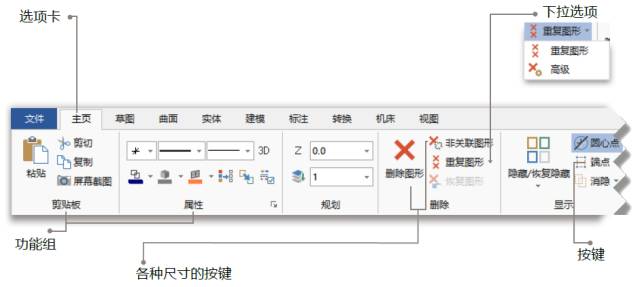

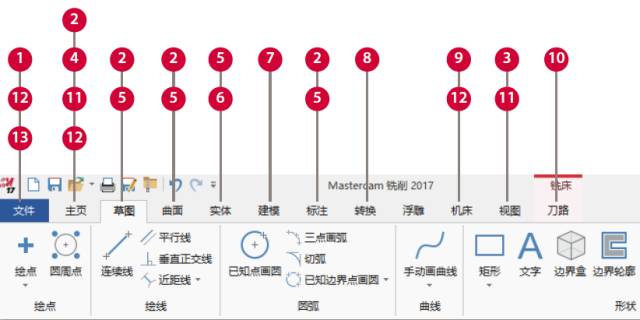

选项卡、功能组及各种按钮

▼

Tip：选中一个选项卡，滚动鼠标的中间滚轮，即可在不同选项卡中快速切换。

文件选项卡

点击文件选项卡，可以进入软件后台管理页面。进行文件的新建、打开、保存及系统设置等操作。

文件选项卡位置

▼

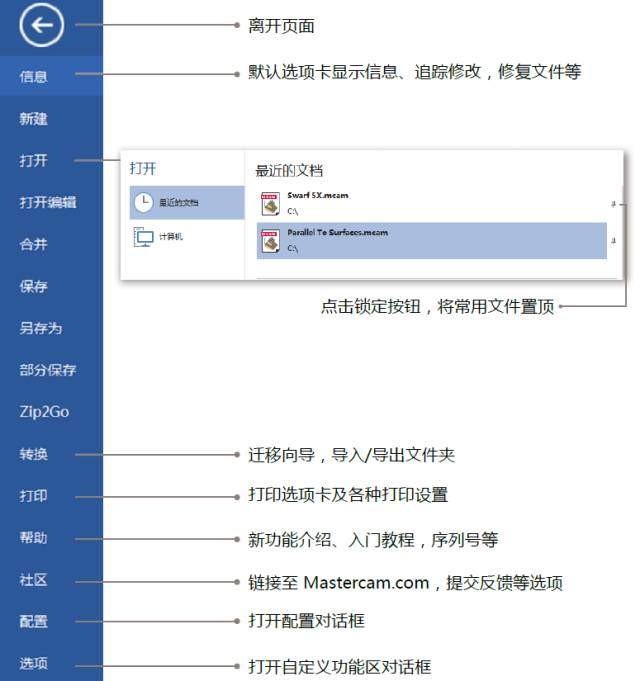

点击后台页面左侧的按钮，将会弹出相关功能的选项卡及该功能的详细说明。

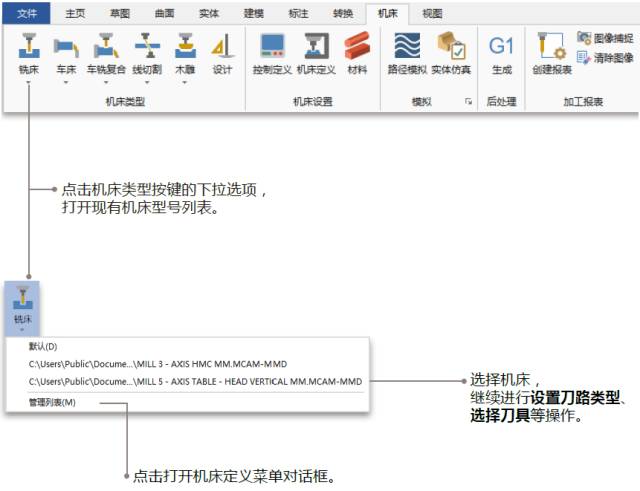

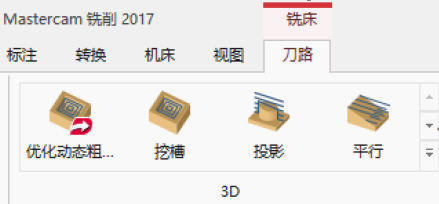

如例子所示：在功能区中选择机床及刀路

-点击机床选项卡

-点击铣床按键的下拉选项，打开机床列表，选择机床

-点击出现在标题栏的红色高亮铣床上下文选项卡

-选择想要使用的刀路策略

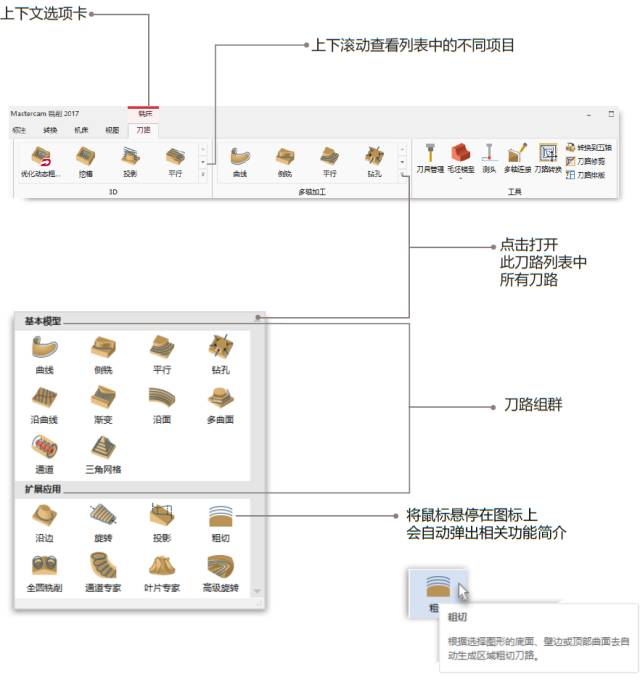

Tip：在选定机床类型之后，标题栏上会出现相应的上下文选项卡。其中罗列了所有支持此类机床的刀路列表。

例如，铣床中包括了 2D 刀路，3D 刀路，多轴加工刀路及一系列实用工具。

如例子所示：设置图素属性

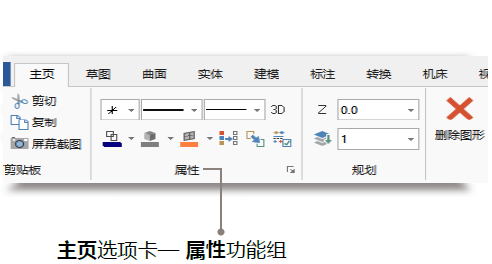

图素属性可以在主页选项卡-属性功能组中进行设置

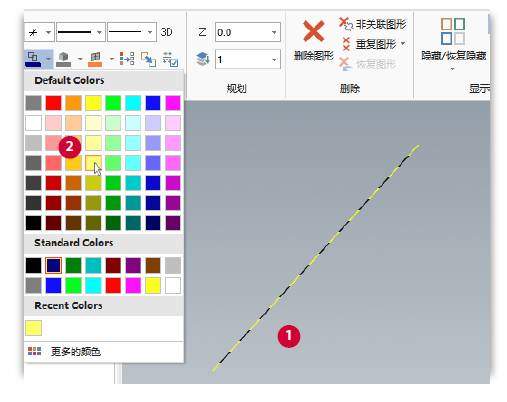

想要更改图素的属性：

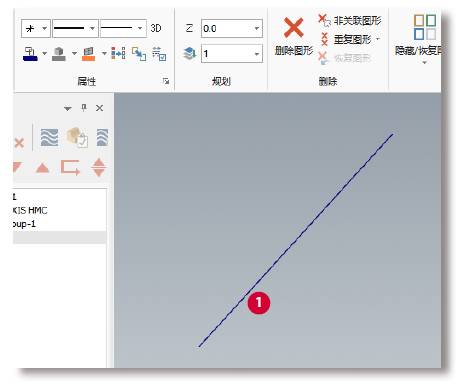

1. 在绘图区选取目标图素。

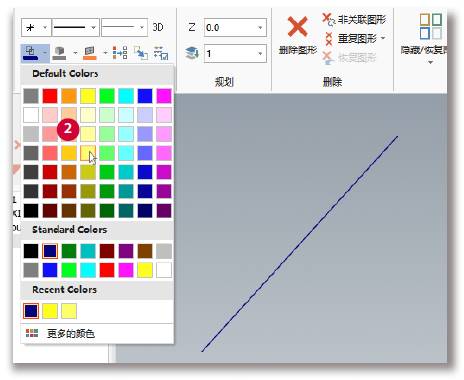

2. 根据图素类型，在功能组中点击相关下拉菜单，设置新属性。（将颜色改为黄色）

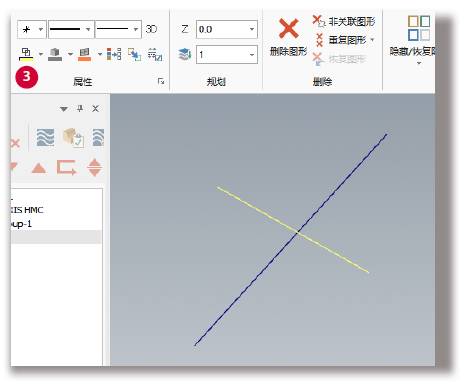

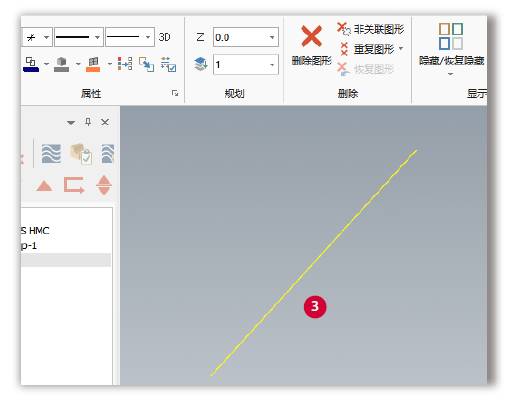

3. 目标图素属性更改完成（选中图素的颜色已经变为黄色）

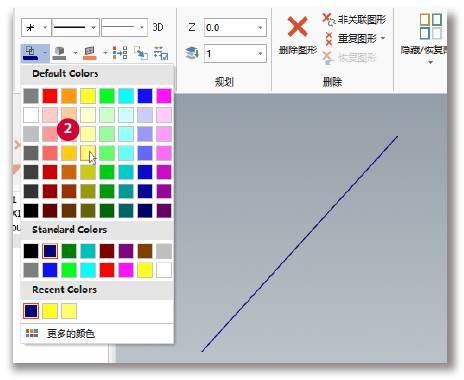

想要更改属性设置：

1. 确认没有选中任何图素

2. 在相应图素类型的下拉菜单中更改属性

3. 新的属性设置已显示在相应图素图标下方。之后新建的图素将自动获得这个属性。

迷你工具栏

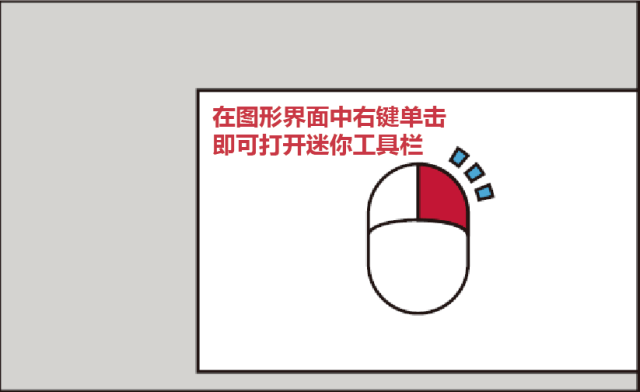

在图形窗口中任意位置点击鼠标右键即可打开迷你工具栏。

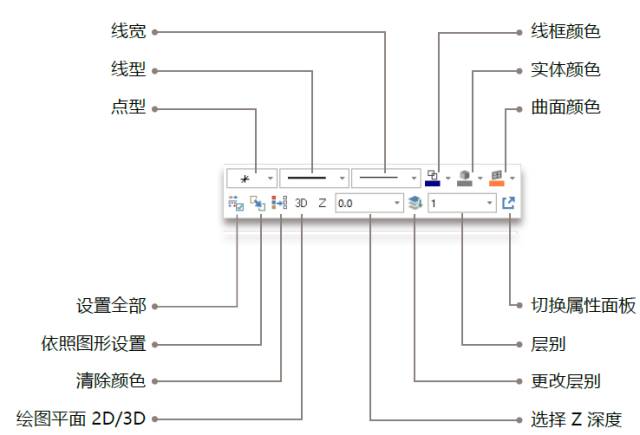

在迷你工具栏中可进行属性编辑，使用各种下拉菜单进行各种常用功能操作。

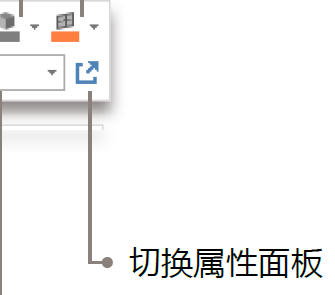

在图形界面中右键打开迷你工具栏后，点击切换属性面板，可将迷你工具栏保留在屏幕上。再次点击切换属性面板，即可将其再次隐藏。

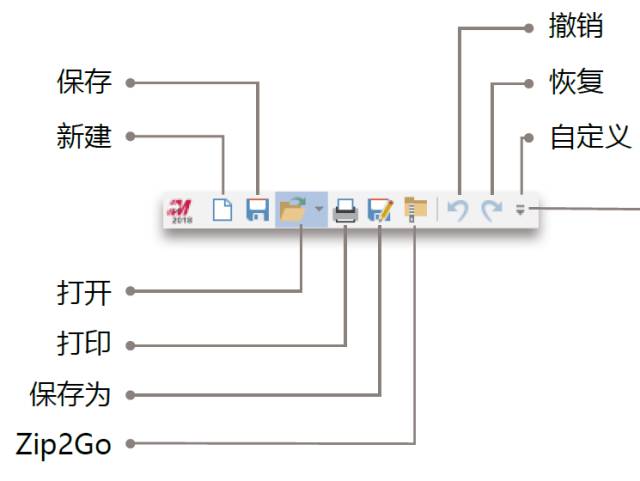

快速访问工具栏 (QAT)

快速访问工具栏可以显示在功能区上方（默认）或下方。

在快速访问工具栏中可以加入 Mastercam 2017中的任何功能。

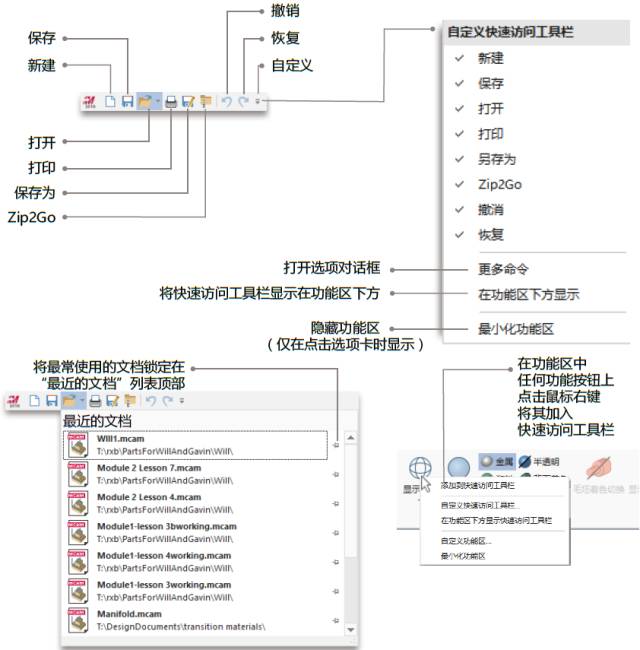

通过自定义，可将常用功能加入快速访问工具栏。

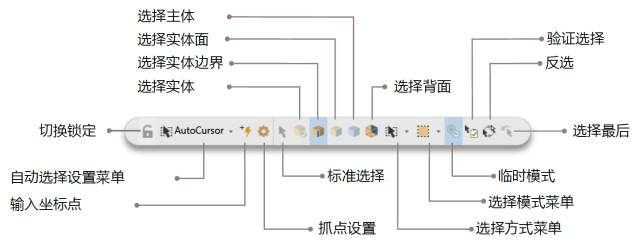

选择工具栏

利用选择工具栏中的许多实用工具，可帮助我们快速选择图形界面中的各种图素。

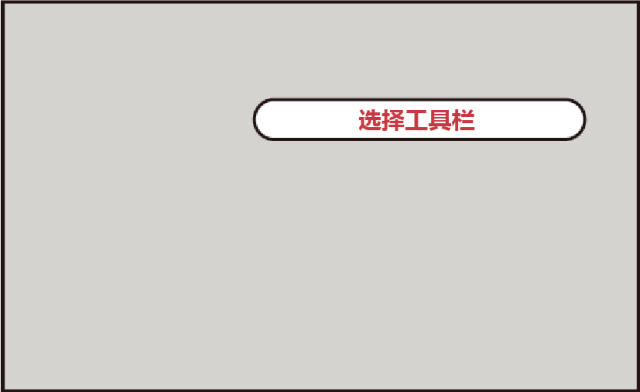

选择工具栏在界面中的位置

▼

快速选择

如果我们想在图形界面中对某类图素进行快速选择，可以使用位于界面右边的快速选择工具。

快速选择在界面中的位置

▼

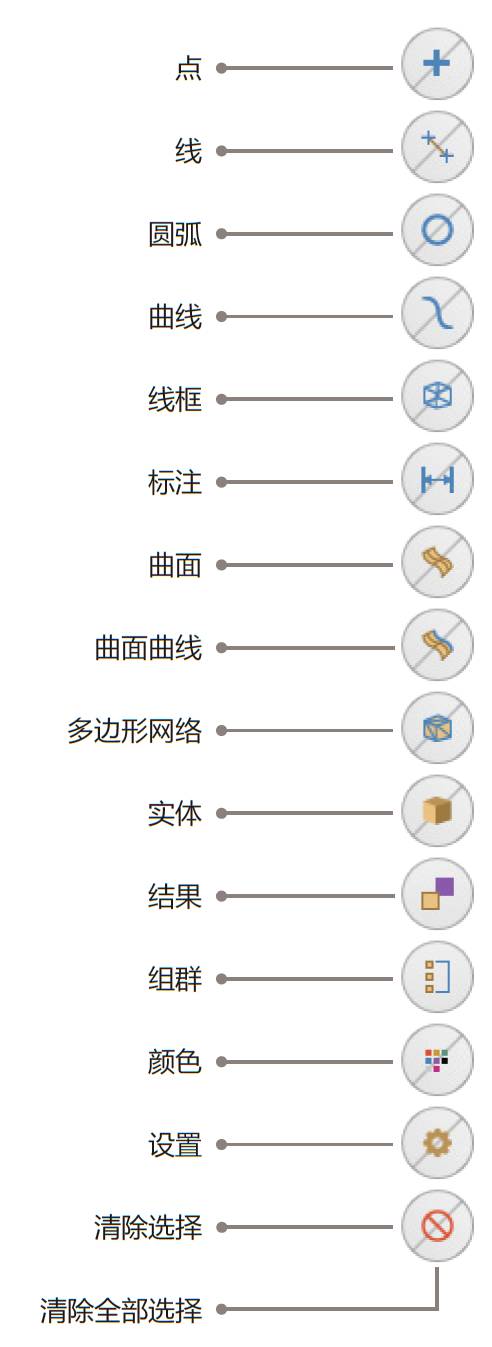

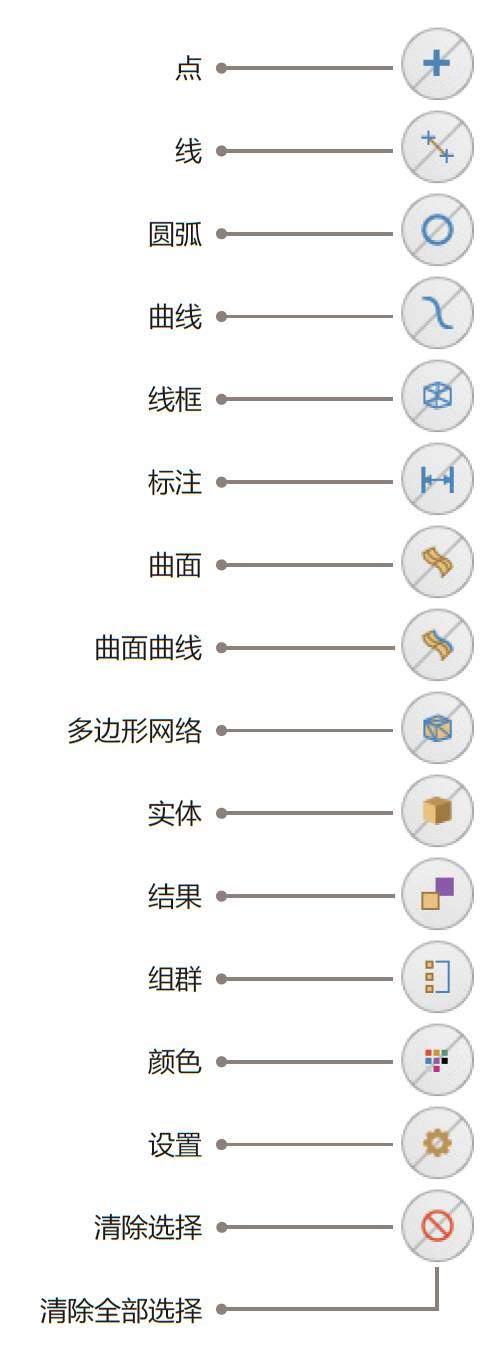

可以进行快速选择的图素包括：点、线、圆弧、曲线、线框、标注、曲面、曲面曲线、多边形网络图形，实体等。详情如下图：

我们可以看到每个按钮都被分为了左右两个半边。通过点选这两个不同的半边，我们可以通过两种不同的模式进行快速选择：

1. 点击左半边按钮，可以直接全选图形界面中所有该图素。

▲

点击后，全选图形界面中所有的点

2.点击右半边按钮，可以框选图形界面中某个区域内所有该图素。

▲

点击后，在图形界面中框选某个区域

即可选中此区域中所有的点

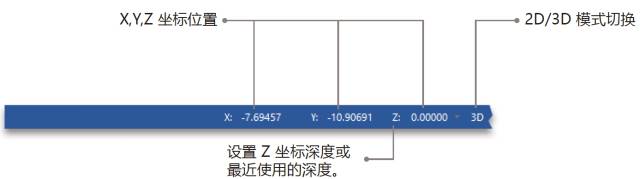

状态栏

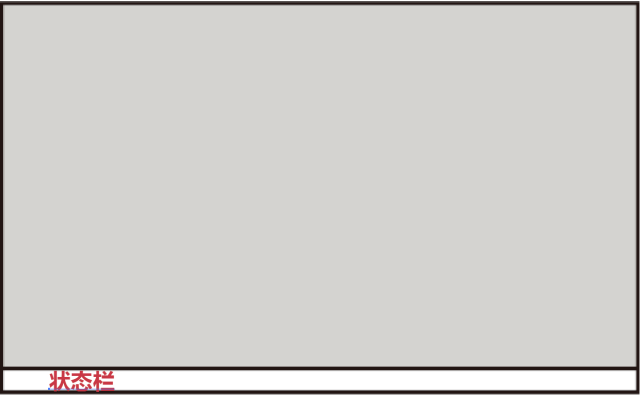

界面底部的状态栏提供了有关 CAD 模型及其环境的许多实用信息。

状态栏中可以进行线框及着色模式间的快速切换，调整透明度，设置平面的 Z 坐标等。

管理器和功能面板

管理器是 Mastercam 中非常重要和常用的控制工具，可以很灵活的放置在屏幕中的各个位置。

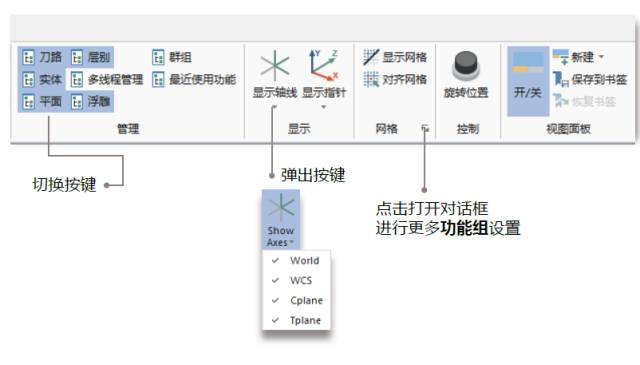

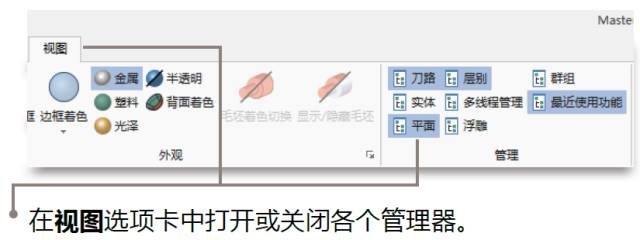

在视图选项卡中打开或关闭刀路、实体、平面、层别等各种管理器面板。

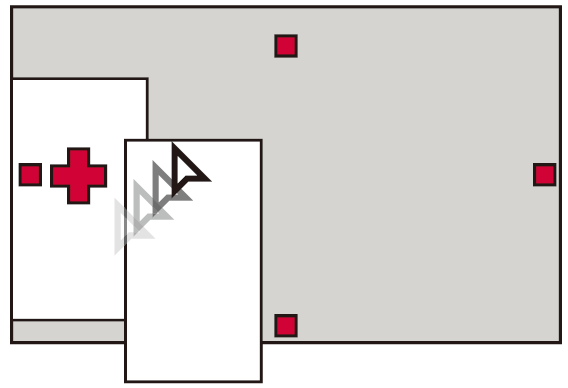

管理器面板可以被锁定或悬浮，甚至拖拽到外接显示器中。

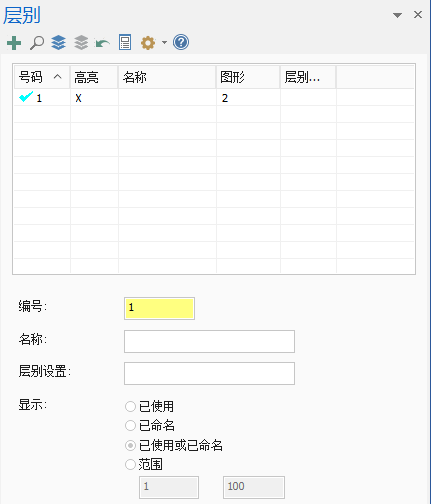

层别管理器

▼

Mastercam 2017 中的管理器与先前版本差别不大，新版本中对层别管理器，平面管理器，最近使用功能管理器进行了一些功能的更新。

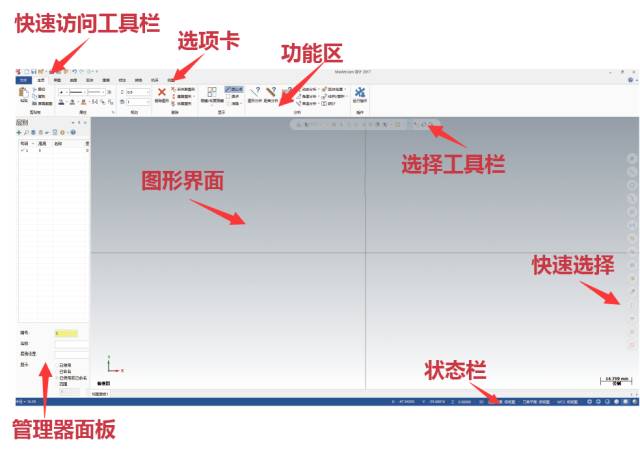

Mastercam 2017 操作界面总览
