什么是创新的PrimeTurning™全向车削方法？如何应用？

什么是创新的PrimeTurning™方法？

PrimeTurning™是山特维克可乐满在2017年4月发布的一种新的车削方法。以这种新的车削方法，使用一把刀具即可完成纵向 (前进和后退)、车端面和仿形切削操作。结合CororTurn® Prime 刀具，使用PrimeTurning进行全向车削，可带来超过50%的生产效率提升。

这一加工方法的原理是：

让刀具在靠近零件夹持处切入，然后在向零件末端移动的过程中去除材料。这样，在加工中可以使用更小的主偏角，更高的切入角和更高的切削参数。当然，使用同一把刀具也可从零件末端切入并向夹持处移动的传统车削。这一创新能够以更高效的方法改善现有车削加工，为效率提升提供了更加广阔的空间。

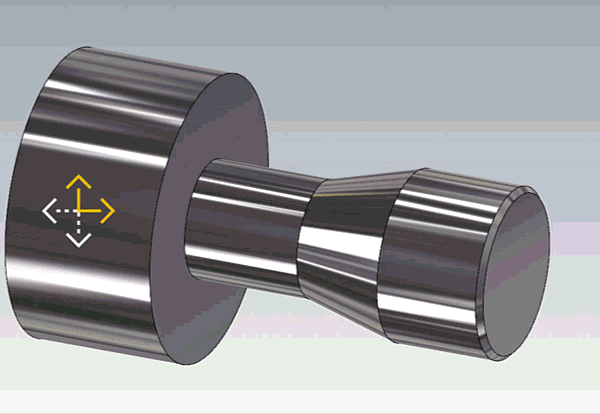

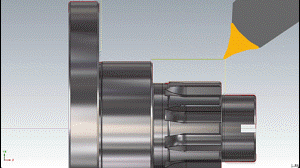

图中金色的是PrimeTurning™的车削方向，白色的为常规车削方向，两者相互结合，实现全向车削。

Mastercam参与山特维克可乐满对于PrimeTurning™的研发，为客户带来更便捷的车削编程。

PrimeTurning™的优势

1）更小的主偏角（更大的切入角）可以使切屑变得更薄，使热量和负载远离刀尖，从而提高切削参数，延长刀具寿命。

2）切削速度和进给量加倍，金属去除率和零件产量获得提高。

3）由于切削方向是从台肩处逐渐远离，避免挤屑的问题。而挤屑是在传统外圆车削中常见而令人头疼的问题。

4）缩短装夹时间，减少了因换刀停机，从而实现了更高的机床利用率和整体生产效率。

PrimeTurning™对航空航天和汽车制造等行业的帮助更加明显，在这些行业中，人们需要进行大批量外圆车削加工，同时也需要进行频繁的装夹和换刀。

Mastercam支持PrimeTurning™

视频 ▼

早在一年前Mastercam就开始与山特维克可乐满的研发工程师进行合作，为PrimeTurning™提供CAM编程方法，目标是使复杂工件的PrimeTurning™车削编程变的更简单智能。

Mastercam 2018中的PrimeTurning™的车削策略，严格遵守经山特维克可乐满提出的PrimeTurning™切削原理，可以根据刀片类型调整速度，进给，切入方式及刀路运动。确保刀具以最有效率的方式移动，经过优化的车削策略将令生产效率大幅提升。

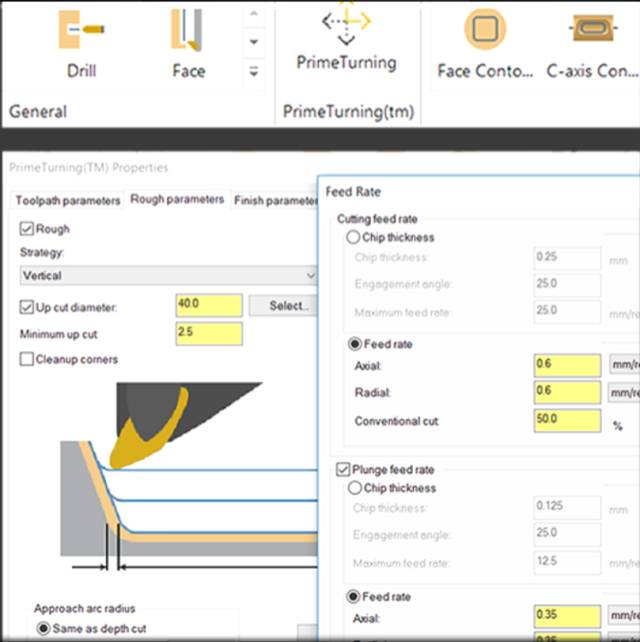

在Mastercam中，只需进行简单设置，即可完成复杂工件的PrimeTurning™车削编程。

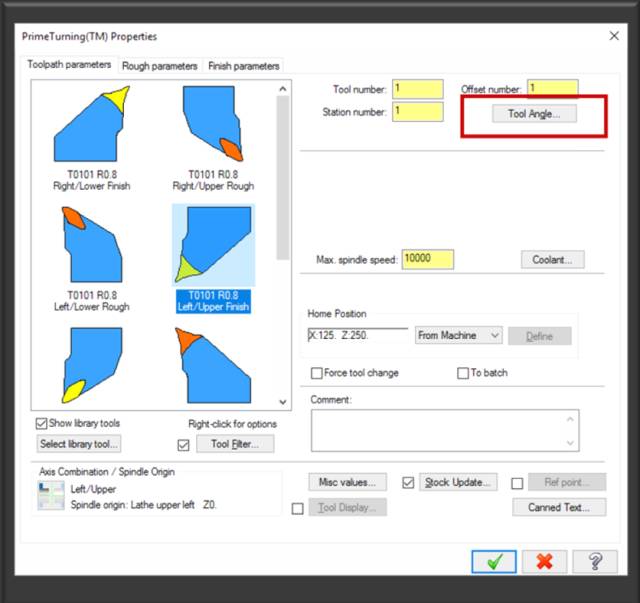

Mastercam中的PrimeTurning™编程策略的界面风格与Mastercam中其他的车削编程一致，方便用户快速上手。

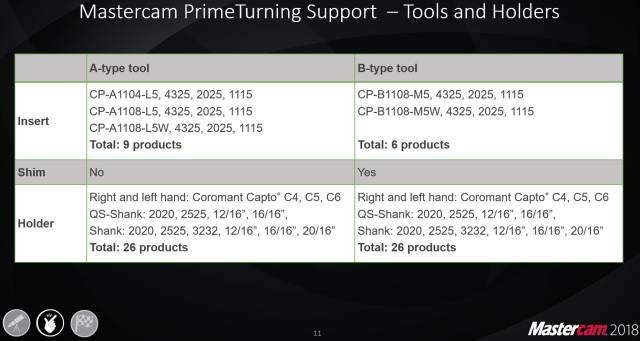

PrimeTurning™的专用刀具及刀柄已内置于Mastercam的刀具库中，可以根据切削需求直接选择。

CororTurn® Prime A型刀具用于轻型粗加工、精加工和仿形车削；

CororTurn® Prime B型具专用于载重粗加工。

Mastercam中可以支持PrimeTurning™的多种刀路策略，控制车削中的清角，提供向上/向下车削策略，满足各种粗加工，精加工，仿形加工需求。

PrimeTurning™ 粗加工

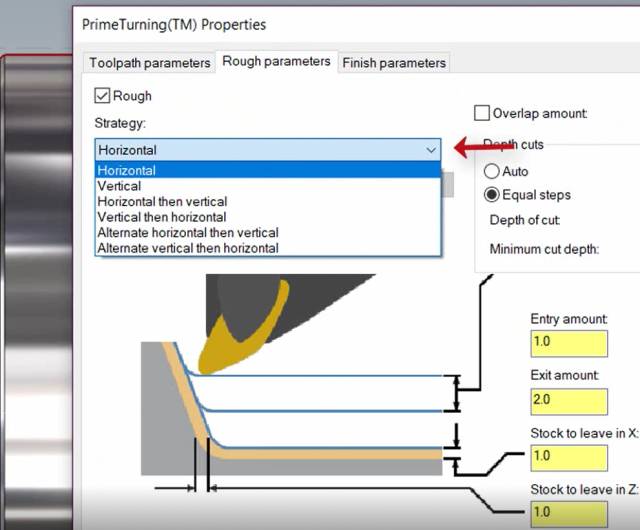

Mastercam 提供了水平、垂直，交替等多种粗加工策略。

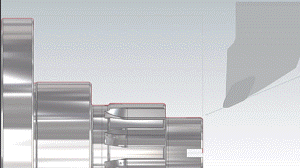

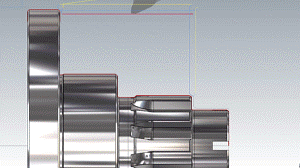

水平粗加工

▼

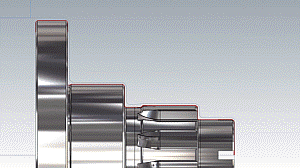

垂直粗加工

▼

交替粗加工

▼

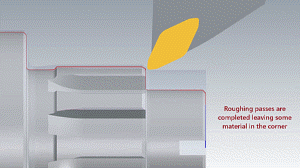

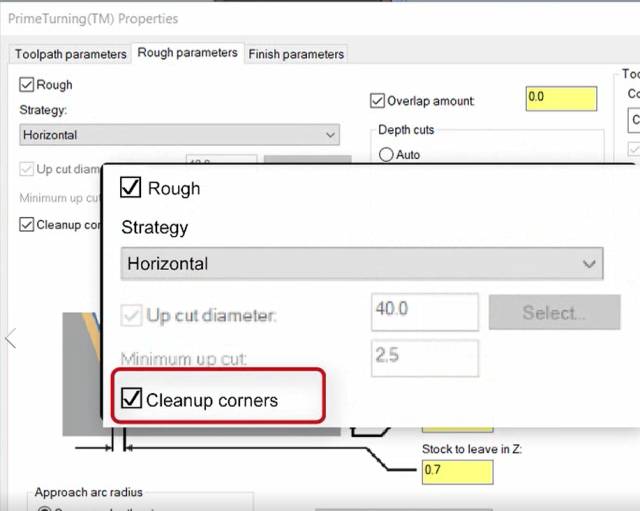

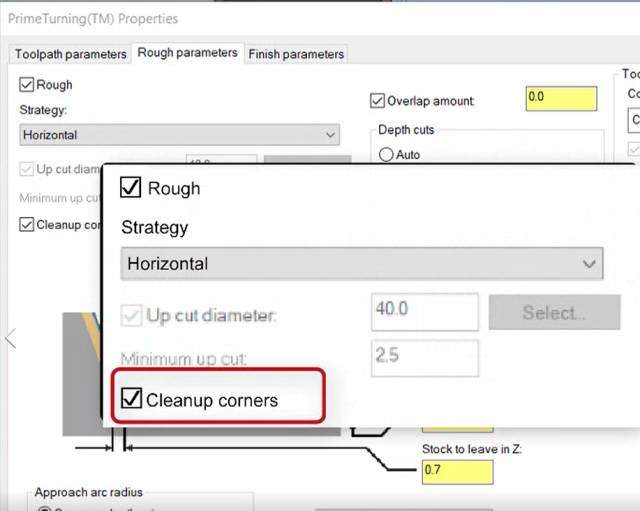

清角选项（cleanup option）用于清理粗加工留下的角落。

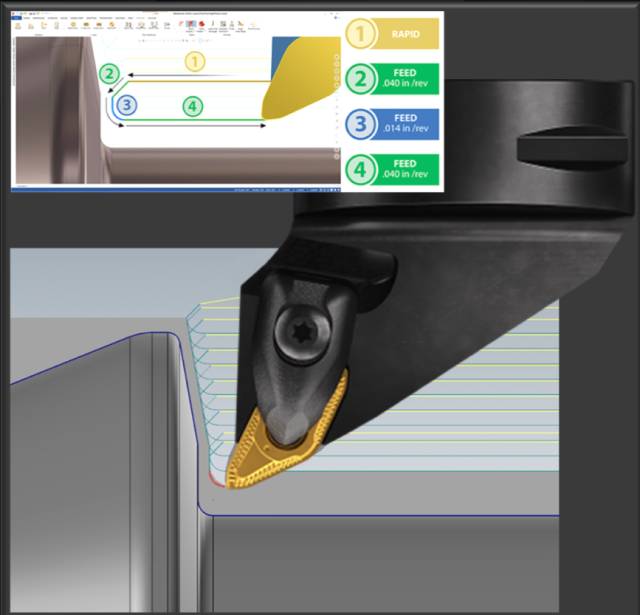

除此之外还可以设置进刀弧度及二次进给，独立的进给率选项可以控制多种进给参数及切入参数。

PrimeTurning™精加工

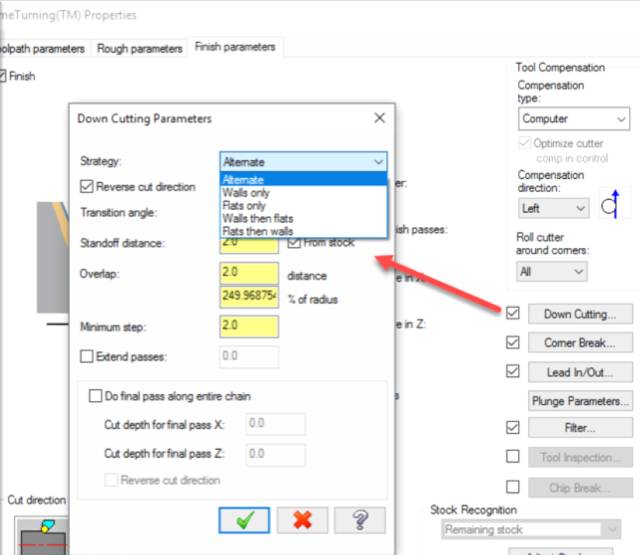

开启向下车削模式,提供五种精加工策略，支持PrimeTurning™车削与常规车削交替精加工。

1）可沿串联方向加工

2）可交替加工

3）可沿串联方向反向加工

4）可仅沿壁边加工或仅沿平面加工

5）可添加最终精加工刀路（Final Finsh Pass Toolpath）

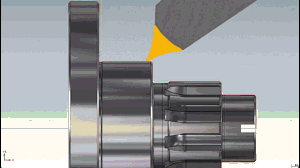

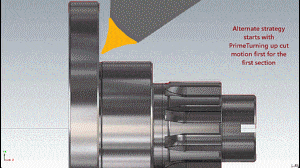

使用交替策略进行精加工

首先由向上车削的PrimeTurning™刀路开始

▼

刀具移动到第二个加工位置

开始进行PrimeTurning™-常规车削-PrimeTurning™交替加工

▼

最后使用PrimeTurning™完成精加工

▼

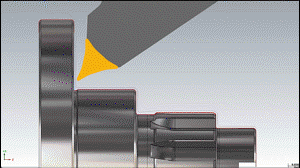

使用PrimeTurning™方式仅沿壁边车削

最后使用常规车削完成精加工

▼

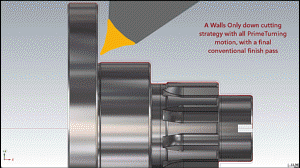

先沿壁边，再沿台阶向下全程使用PrimeTurning™加工

最后使用常规车削完成精加工

▼

制造的过程是一个系统过程。通过软件与硬件的深度融合创新，可以进一步提升生产效率，降低生产成本，进一步提升制造业企业的竞争力。
