在3C行业,随处可见FANUC ROBODRILL小型加工中心的身影,它在中国市场的销售量一直遥遥领先。而随着对外观面(高光倒角)有高要求的电子消费品的愈渐增多,因此,在高光加工领域,FANUC适时地推出Hale加工,以高速刮削代替铣削的方式,来进一步提高加工表面质量。

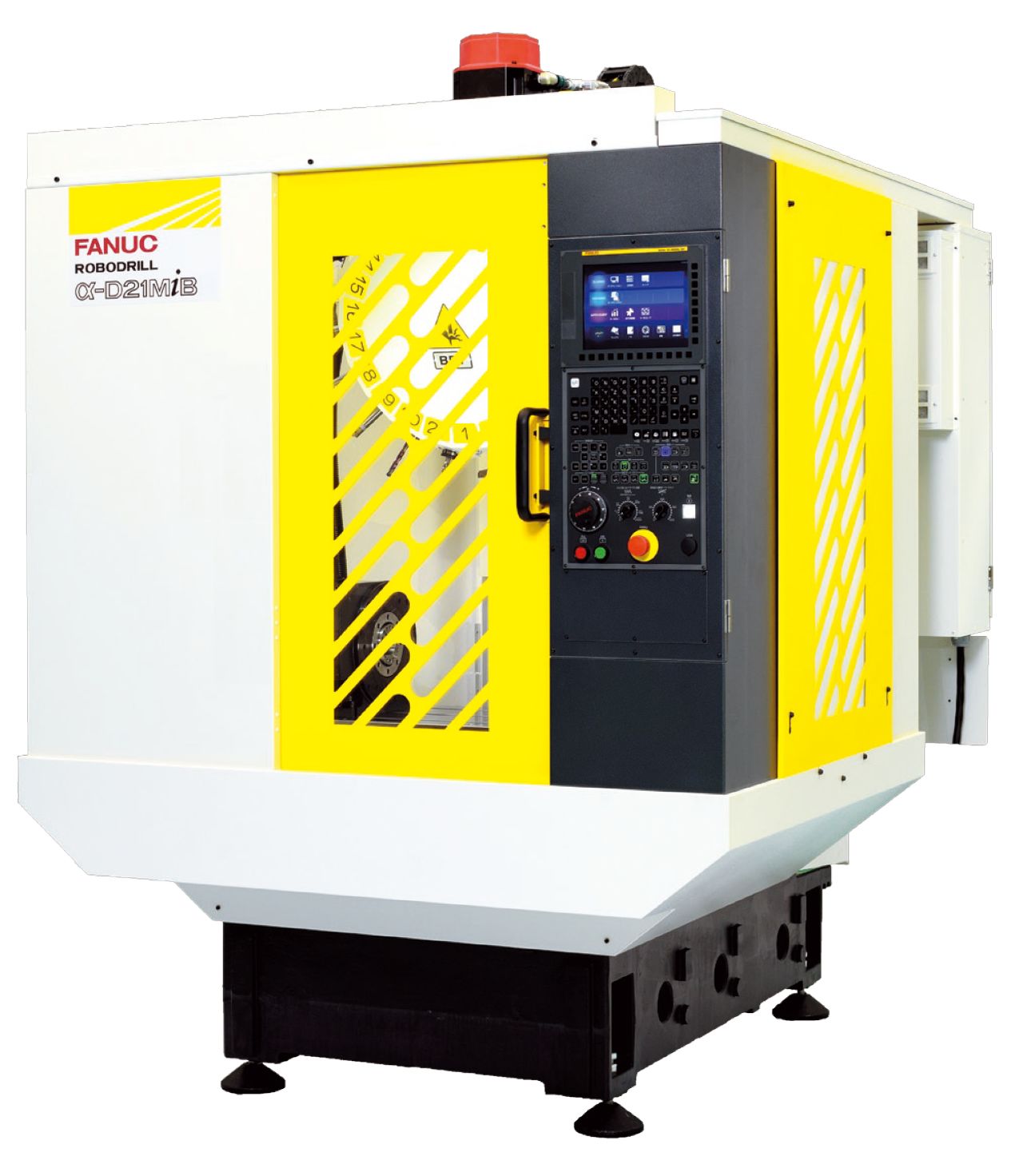

FANUC ROBODRILL小型加工中心

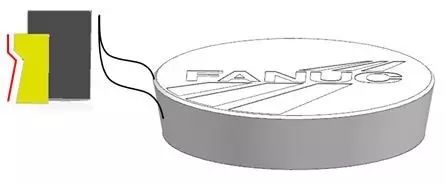

Hale加工方式是指通过Cs轮廓控制,将主轴当作伺服C轴进行控制,使得刀具跟随工件加工面切削时,作相对刮削运动,保证刀具切削刃与工件加工表面始终为固定的切削角度。
Hale加工对于操作环境的要求:
1)Cs轮廓控制功能(选配)
2)可控制轴数升级(选配)
3)软件升级(选配)

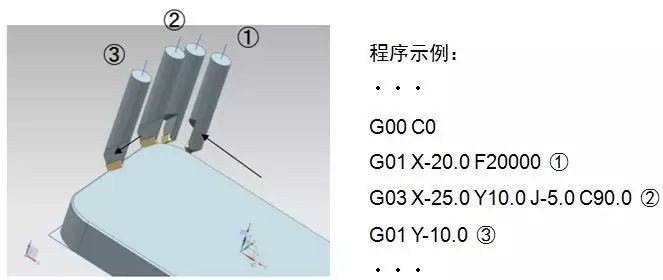

Hale加工走刀方式
相对于传统的回转铣削加工,Hale加工方式有着如下优点:
1) 加工时主轴仅做小角度调整而不做高速回转,因此该加工方式不受限于主轴规格的不同,即使是标准主轴也能实现高表面光洁度的加工;
2)不会引入主轴高速旋转时振动造成的影响;
3)加工程序小,进给速度快(最高可达F30000mm/min),效率高,与回转加工方式相比节拍提升10-20倍。
从下图的加工对比结果中可以看到,使用Hale高速加工时,即使在放大50倍的条件下,也很难观测到加工面的竖状刀纹。

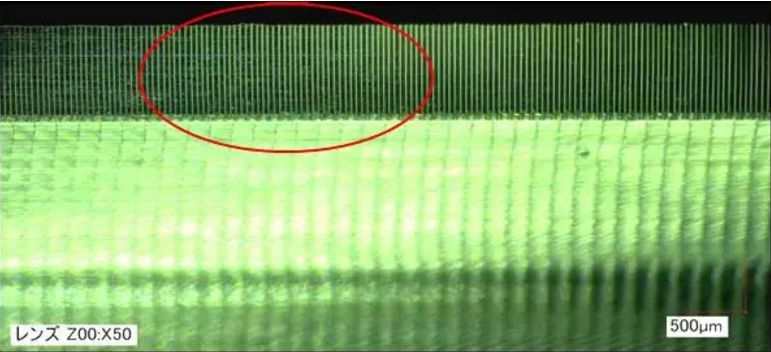

Hale加工F30000

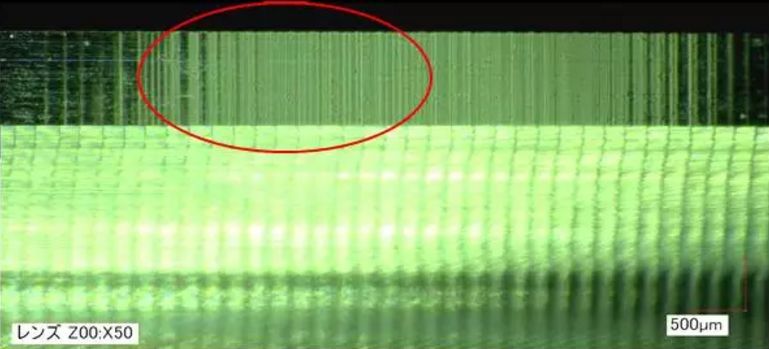

Hale加工 F400

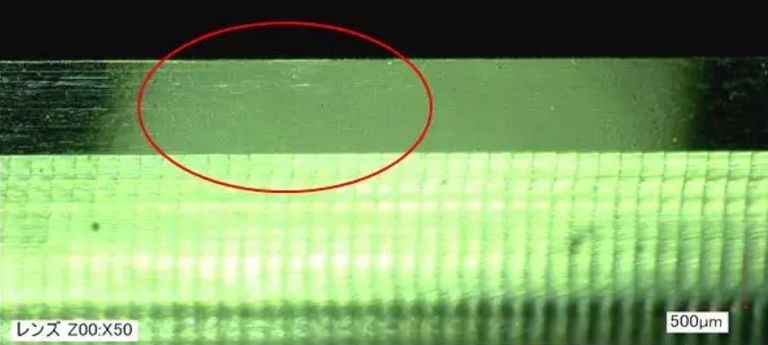

回转切削 S8000 F400
目前,已完成部分变形铝材的加工情况测试。以下是一些Hale加工能力的测试案例。

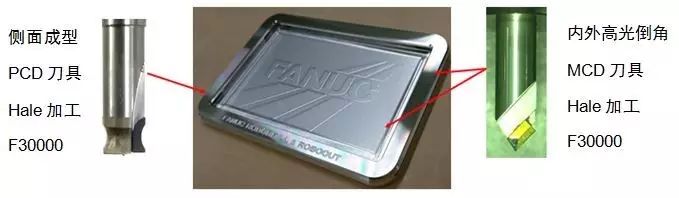

1. 铝制名片夹的加工:

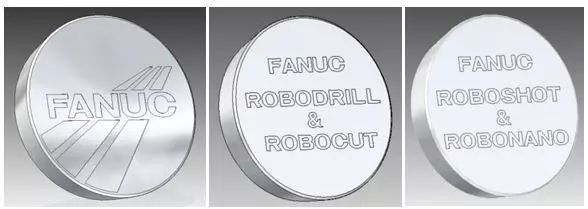

2. 高品质铝件加工:
φ60(厚8mm)
侧面成型PCD刀具Hale加工F10000
通过使用Hale加工的方式,使ROBODRILL实现最后高光CNC工序的加工,在为客户提升加工效率的同时,也节约了购置设备的成本。
